ОКП
НАЗНАЧЕНИЕ
- Кабель марки ОКП предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, туннелях, коллекторах, при наличии особо высоких требований по механической прочности и при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям.
- Кабель марки ОКП в негорючем исполнении предназначен для прокладки при повышенных требованиях по пожарной безопасности.

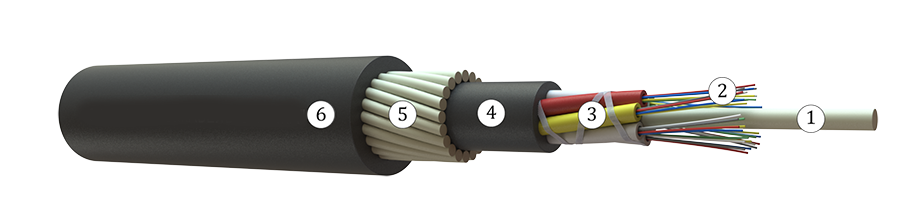

- Центральный силовой элемент;
- Оптическое волокно;
- Повив оптических модулей из ПБТ, заполненных гидрофобным гелем;
- Промежуточная оболочка;
- Броня из стеклопластиковых прутков;
- Защитная оболочка
* продольная водонепроницаемость кабеля обеспечивается гидрофобным заполнителем
Кабель в наличии на нашем складе
Цветовая идентификация модулей
- Желтый модуль – основной.
- Красный модуль – направляющий.
- Натуральные – согласно счету от красного.
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.
Эксплуатационные требования
| Рабочая температура, С° | -60… +70 |
| Температура монтажа, С° | не ниже -30** |
| Температура транспортировки и хранения, С° | -50… +50 |
| Минимальный радиус изгиба кабеля | не менее 20 диаметров кабеля |
| Срок службы | 25 лет |
| Срок гарантийной эксплуатации | 2 года после ввода в эксплуатацию, не более 2,5 лет со дня поставки |
| Растягивающее усилие (ГОСТ Р МЭК 749- 1- 93 метод Е 1) |
не менее 3,0 кН для прокладки в грунты 1-3 групп; не менее 7,0 кН для прокладки в грунты 4-5 групп |
| Раздавливающее усилие (ГОСТ Р МЭК 794-1-93 метод Е 3) |
не менее 4,0 кН/100 мм для прокладки в грунты 1-3 групп; не менее 7,0 кН/100 мм для прокладки в грунты 4-5 групп |
** В случае применения кабеля с оболочкой из нг-материала, минимальная температура монтажа: не ниже -10 °С.
Краткие сведения о конструкции
| Количество ОВ | 2-32 | 34-48 | 50-96 | 98-144 |
|---|---|---|---|---|
| Количество элементов | 6 | 6 | 6 | 6 |
| Количество волокон в модуле | до 6 | до 8 | до 16 | до 24 |
| Диаметр кабеля, мм | 12,2 | 12,9 | 17,2 | 19,7 |
| Вес кабеля с оболочкой из ПЭ, кг/км | 131 | 147 | 275 | 354 |
| Вес кабеля с оболочкой из полимерного компаунда, не выделяющего коррозионно-активных газообразных продуктов при горении и тлении, кг/км. Сертификат нг(А)-НF | 166 | 184 | 326 | 414 |
Документация на кабель
ТУ 16.К117-001-2001
